Popis produktov
ThePCBA pre kopírkuje skonštruované ako centrálne riadiace a distribučné centrum pre systémy na reprodukciu veľkoobjemových dokumentov. Integruje viacjadrový procesor, ktorý spravuje skenovanie obrázkov, digitálne spracovanie, elektrostatickú tlač a manipuláciu s papierom v reálnom čase. Vysokonapäťové obvody na výrobu energie – pre nábojovú korónu, prenosový valec a predpätie vývojky – sú presne riadené prostredníctvom spätnej väzby s uzavretou slučkou z monitorov prúdu. Ovládače krokového motora s pokročilou mikrokrokovou rukoväťou na podávanie papiera, otáčanie bubna a pohyb vozíka skenera. Doska je tiež prepojená s ovládačom ohrievača fixačnej jednotky, snímačmi podávača dokumentov a panelom používateľského rozhrania. Viacvrstvový dizajn PCB dôsledne oddeľuje vysokonapäťové sekcie (až niekoľko kilovoltov) od nízkonapäťovej digitálnej logiky a citlivých dráh analógového obrazu. Komplexné bezpečnostné funkcie zahŕňajú detekciu blokovania, nadprúdovú ochranu a vybíjacie odpory. Táto PCBA, navrhnutá pre nepretržitú prevádzku v kancelárskom a produkčnom prostredí, si zachováva spoľahlivý výkon počas miliónov kopírovacích cyklov.

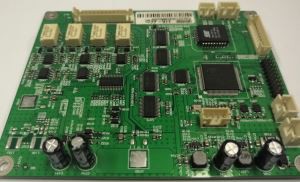

Displej PCBA

Výroba a kvalita
Náš výrobný proces pre vysokonapäťové systémové dosky pre dokumenty sa riadi prísnymi bezpečnostnými a spoľahlivými protokolmi. Každá doska prechádza testom na okruhu (ICT), po ktorom nasleduje komplexný funkčný test (FCT) s použitím špecializovaného prípravku, ktorý simuluje šasi kopírky. FCT overuje presnosť generovania vysokého napätia (nabíjacia koróna, prenos, odchýlka vývojky), časovanie krokového motora, ovládanie ohrievača fixačnej jednotky so spätnou väzbou termistora a bezpečnostné obvody blokovania. Vysokonapäťové výstupy sa merajú pomocou kalibrovanej vysokonapäťovej sondy a overuje sa, že zvodový prúd je pod špecifikáciou.
Používame pokročilé linky SMT s 3D SPI, automatizovanou optickou kontrolou (AOI) a röntgenom pre BGA a výkonové komponenty. Povrchové a voľné vzdialenosti sú udržiavané selektívnym konformným nanášacím robotom s maskovacím nástrojom pokrývajúcim iba nízkonapäťové úseky. Každá doska prejde 48-hodinovým napaľovaním so simulovanými cyklami kopírovania, aby sa preverili skoré zlyhania. Vzorové dosky z každej šarže sú deštruktívne testované na odolnosť proti VN a oblúku.
Náš dodávateľský reťazec zahŕňa dlhodobé zmluvy s dodávateľmi vysokonapäťových generátorov a krokových ovládačov. Štandardná dodacia lehota je 6-7 týždňov pre objemové objednávky. Vďaka vysoko presným linkám na umiestňovanie a vyhradeným HV testovacím stojanom udržiavame škálovateľnú kapacitu, aby sme splnili plány výroby kancelárskych zariadení a zároveň zabezpečili konzistentnú kvalitu a včasné dodanie.
Výrobný proces
Montáž dosiek pre vysokonapäťové kopírky si vyžaduje prísne kontroly procesu, aby sa predišlo iskreniu a zaistila sa bezpečnosť operátora. Tlač spájkovacej pasty využíva prášok typu 4 s presným overením SPI, najmä pre veľké energetické agregáty a vysokonapäťové multiplikačné moduly. Pretavenie sa vykonáva v multizónovej peci pod dusíkom, s použitím profilu pomalého namáčania, aby sa predišlo tepelným šokom na keramické vysokonapäťové kondenzátory. Röntgenová kontrola je povinná pre BGA zariadenia a akékoľvek dutiny vo vysokoprúdových silových induktoroch. Selektívne spájkovanie spája komponenty s priechodnými otvormi, ako sú vysokonapäťové konektory a kolíky transformátora. Po spájkovaní robotický selektívny poťahovací robot aplikuje konformný náter výhradne na nízkonapäťové časti, pričom vysokonapäťové stopy a komponenty ponechajú holé, aby sa zabránilo neúmyselnému úniku povrchu. Maskovacie nástroje presne pokrývajú VN zóny. Depanelizácia dosky využíva smerovanie so vstupným/záložným materiálom, aby sa zabránilo otrepom na vysokonapäťových izolačných slotoch. Konečná montáž zahŕňa inštaláciu izolačných bariér, chladičov s izolovanými ramennými podložkami a vysokonapäťových káblových zväzkov. Každá doska sa potom vyčistí pomocou špecializovaného odstraňovača taviva a vizuálne sa skontroluje pod UV svetlom, aby sa potvrdilo pokrytie náterom pred pristúpením k vysokonapäťovému funkčnému testu.
Q&A
Otázka: Aká je najnebezpečnejšia latentná chyba na vysokonapäťovej doske kopírky a ako ju kontrolujete?
A:Najnebezpečnejším defektom ječiastočný výboj (koróna), ktorý nespôsobuje okamžité zlyhanie, ale časom degraduje izoláciu. A PCBA pre kopírkupracuje pri niekoľkých kilovoltoch. Malá bublina v konformnom povlaku alebo ostrý zvyšok spájky môže vytvoriť korónu, ktorá karbonizuje materiál PCB. Po mesiacoch môže dôjsť k oblúku, ktorý môže poškodiť stroj a vytvoriť riziko požiaru. Preveríme to pomocou testu čiastočného vybitia so špecializovanou súpravou AC hipot. Prechádzajúca doska nevykazuje žiadnu výbojovú aktivitu nad 10 pC pri 1,5-násobku nominálneho napätia. Toto je povinné na každej doske, nielen na vzorkách.
Otázka: Ako overíte, že bezpečnostný obvod blokovania skutočne vypne vysoké napätie, keď sa dvere otvoria?
odpoveď:Vykonávame avstrekovanie nútenej poruchypočas FCT. Relé v testovacom zariadení simuluje spínače blokovania dverí. Kým sú vysokonapäťové výstupy aktívne, otvoríme simulované dverné kontakty. PCBA musí znížiť vysoké napätie pod 50 V do 100 ms a zablokovať sa. Tiež injektujeme poruchu zaseknutia a zatvorenia (obídenie blokovania), aby sme overili, že sa aktivuje sekundárna tepelná poistka alebo okruh páčidla. Tento dvojúrovňový test zaisťuje bezpečnosť aj v prípade zlyhania jedného komponentu.
Otázka: Vaša doska poháňa viacero krokových motorov pre dráhu papiera a optiku. Ako zabránite zastaveniu motora, aby poškodil prevody?
odpoveď:Realizujemedetekcia zastavenia hardvérunezávislý od firmvéru. Každý ovládač motora obsahuje obvod snímania prúdu, ktorý vypne komparátor, keď prúd prekročí prednastavenú prahovú hodnotu na viac ako niekoľko milisekúnd. Tento komparátor núti ovládač povoliť nízku úroveň, čím obchádza mikrokontrolér. Firmvér dokáže prečítať príznak zastavenia neskôr. Tým sa zabráni brúseniu a odlupovaniu ozubených kolies pri zaseknutí papiera. Túto detekciu zastavenia overujeme na každej doske mechanickým zablokovaním hriadeľa motora pomocou upevňovacieho kolíka a ovládaním pohybu; doska sa musí vypnúť do 5 ms. Skúšobné zariadenie zaznamenáva úspešnosť/neúspešnosť na motor.
