Hej! Som dodávateľom v oblasti montáže PCB a dnes sa chcem chatovať, kedy by sa malo v kĺbovej zostave DPS používať. Vlnové spájkovanie je stará - škola, ale v našom priemysle je stále veľmi užitočná technika. Takže sa poďme do detailov a zisťme, kedy je to správna voľba.
Pochopenie spájkovania vĺn
Po prvé, pre tých, ktorí nie sú príliš známe, je spájkovanie vĺn procesom, v ktorom sa DPS s predbežnými komponentmi prenáša cez vlnu roztaveného spájkovania. Táto vlna prilepuje komponenty do DPS a vytvára elektrické pripojenia. Je to rýchly a efektívny spôsob spájkovania veľkého počtu komponentov naraz.
Keď je objem kráľ

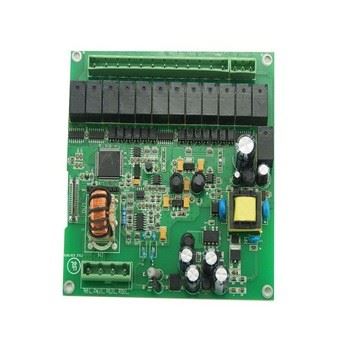

Jedným z najzreteľnejších scenárov, v ktorých svieti vlny spájkovanie, je, keď sa zaoberáte výrobou s vysokým objemom. Ak máte veľkú objednávku pre konkrétny dizajn DPS, spájanie vĺn môže byť šetrič v reálnom čase. Napríklad, ak vyrábate tisíce PCB preZostava PCB obytných a dustriálnych elektronických zariadení, Spájkovanie vlny zvládne prácu oveľa rýchlejšie ako manuálne spájkovanie alebo dokonca niektoré iné automatizované metódy.
Povedzme, že vyrábate PCB pre klimatizáciu. Možno budete musieť vyrábať stovky alebo tisíceKlimatizačná doska ovládača PCB zostava PCBAjednotky. Pri spájkovaní vĺn môžete tento proces nastaviť a potom jednoducho kŕmiť PCB cez stroj. To znižuje čas na dosku a umožňuje vám dodržiavať prísne výrobné termíny.
Cez - komponenty diery
Ďalšou kľúčovou situáciou, keď je spájkovanie vĺn skvelou voľbou, je, keď váš dizajn PCB obsahuje značné množstvo komponentov otvorov. Prostredníctvom - komponenty otvorov sú tie, ktoré majú vodiče, ktoré prechádzajú otvormi v DPS. Tieto komponenty sa často používajú v aplikáciách, kde sú mechanická pevnosť a spoľahlivosť rozhodujúce.
Napríklad v niektorých priemyselných elektronických zariadeniach môžete nájsť veľké konektory, spínače alebo komponenty energie, ktoré sú cez otvor. Vlnové spájkovanie poskytuje silný a konzistentný spájkovací kĺb pre tieto typy komponentov. Vlna roztavenej spájky zapĺňa otvory okolo vodičov a vytvára solídne spojenie, ktoré vydrží vibrácie, zmeny teploty a ďalšie environmentálne faktory.
Cena - Efektívnosť
Náklady sú vždy veľkým faktorom v každom výrobnom procese. Spájkovanie vĺn je vo všeobecnosti náklady - efektívnejšie ako niektoré iné metódy spájkovania, najmä pre výrobu s vysokým objemom. Počiatočné náklady na nastavenie pre vybavenie spájkovania vĺn môžu byť vysoké, ale akonáhle sú nastavené, náklady na dosku sú relatívne nízke.
Zariadenie zvládne viac DPS naraz a proces je vysoko automatizovaný. To znamená, že v porovnaní s manuálnym spájkovaním nepotrebujete toľko pracovných hodín. Materiály používané vo vlnových spájkovaní, rovnako ako samotná spájka, sú tiež relatívne lacné. Takže, ak chcete udržať svoje výrobné náklady na nízkyAutomaty, kde by ste mohli vyrábať veľké množstvo jednotiek.
Keď to dizajn umožňuje
Návrh DPS zohráva úlohu aj pri určovaní, či je primeraná spájkovanie vĺn. Ak je rozloženie PCB navrhnuté spôsobom, ktorý umožňuje ľahký prechod cez spájkovaciu vlnu, spájkovanie vlny môže dobre fungovať. Komponenty by mali byť usporiadané tak, aby sa navzájom nezablokovali, aby získali správne pokrytie spájkovania.
Napríklad, ak máte jednoduché, jednostranné DPS s komponentmi rovnomerne rozmiestnenými, vlnové spájkovanie môže byť hračkou. Ak má však PCB zložité geometrie, s komponentmi naskladanými na seba alebo veľmi blízko seba, môže byť náročnejšie používať spájkovanie vĺn. V takýchto prípadoch možno budete musieť zvážiť iné metódy spájkovania alebo urobiť určité úpravy dizajnu.
Obmedzenia spájkovania vĺn
Spájkovanie vlny samozrejme nie je ideálne pre každú situáciu. Má svoje obmedzenia. Napríklad nie je veľmi vhodný pre zariadenia na povrchové - montáž (SMD), ktoré sú veľmi malé alebo majú vysoký počet kolíkov. SMD sú komponenty, ktoré sú umiestnené priamo na povrch PCB, a spájkovanie vĺn nemusí byť schopné zabezpečiť presné a spoľahlivé spájkovacie kĺby pre tieto typy komponentov.
Spájkovanie vĺn môže niekedy spôsobiť problémy, ako sú spájkovacie mosty, kde spájka spája dve susedné podložky, ktoré by nemali byť pripojené. To môže viesť k krátkym obvodom a iným elektrickým problémom. Na minimalizáciu týchto problémov sú nevyhnutné správne návrhy a kontrola procesov.
Doplnkové procesy
V niektorých prípadoch sa vlny spájkovanie môže použiť v kombinácii s inými metódami spájkovania. Napríklad môžete použiť prelomové spájkovanie pre komponenty povrchu - držiaky a potom vlnenie vlny pre komponenty otvorov. Týmto spôsobom môžete využiť najlepšie vlastnosti oboch metód.
Povedzme, že zostavujete DPS, ktorý má kombináciu komponentov SMD a cez diery. Najprv môžete použiť pripevnenie SMDS, ktoré je skvelé pre presnosť a manipuláciu s malými komponentmi. Potom môžete použiť vlnové spájkovanie na pripojenie komponentov otvorov, pričom využije jeho rýchlosť a pevnosť pre tieto typy častí.
Záver
Aby som to zhrnul, vlny spájkovanie je skvelou voľbou v zostave PCB, keď sa zaoberáte výrobou s vysokým objemom, máte značné množstvo komponentov otvorov, hľadá náklady - efektívnosť a návrh PCB to umožňuje. Je to zavedená a spoľahlivá metóda, ktorá sa v priemysle používa už dlho.
Ak ste na trhu s zostavou PCB a myslite, že spájkovanie vlny by mohlo byť pre váš projekt vhodné, radi by sme chatovali. Máme skúsenosti a vybavenie na zvládnutie všetkých vašich potrieb spájkovania vĺn. Či už ide o rezidenčné alebo priemyselné elektronické vybavenie, dosky ovládača klimatizácie alebo automaty, môžeme poskytovať vysoko kvalitné služby montáže DPS. Oslovte nás, aby ste prediskutovali svoje požiadavky a dostali cenovú ponuku.
