Ahoj! Ako dodávateľ PCB PCBA som z prvej ruky videl, aké dôležité je optimalizovať návrhy PCB pre vysokorýchlostné signály. V tomto blogu sa podelím o niekoľko tipov a trikov, ktoré som v priebehu rokov nazbieral, aby som vám pomohol vyťažiť maximum z vašich návrhov vysokorýchlostných dosiek plošných spojov.
Pochopenie vysokorýchlostných signálov
Predtým, ako sa ponoríme do procesu optimalizácie, poďme na chvíľu pochopiť, čo sú vysokorýchlostné signály. Vo všeobecnosti sú vysokorýchlostné signály tie, ktoré pracujú pri frekvenciách nad 100 MHz. Pri týchto frekvenciách môže byť správanie signálu výrazne ovplyvnené rozložením PCB, materiálmi a komponentmi.
Jednou z kľúčových výziev vysokorýchlostných signálov je integrita signálu. Integrita signálu sa vzťahuje na schopnosť signálu udržať si svoj tvar a amplitúdu pri prechode cez PCB. Ak je narušená integrita signálu, môže to viesť k chybám, strate údajov a iným problémom.
Výber správnych materiálov PCB
Výber materiálov PCB je rozhodujúci, pokiaľ ide o optimalizáciu vysokorýchlostného signálu. Dielektrická konštanta (Dk) a stratová tangenta (Df) materiálu PCB môžu mať významný vplyv na integritu signálu.
- Dielektrická konštanta (Dk): Dk materiálu PCB určuje, ako rýchlo signál prechádza materiálom. Materiál s nižším Dk umožní rýchlejšiemu prenosu signálu, čo môže pomôcť znížiť oneskorenie signálu a zlepšiť integritu signálu.
- Stratová tangenta (Df): Df materiálu PCB určuje, koľko energie sa stratí, keď signál prechádza materiálom. Materiál s nižším Df bude mať menšie straty energie, čo môže pomôcť znížiť útlm signálu a zlepšiť integritu signálu.
Pri výbere materiálu PCB pre vysokorýchlostné signály je dôležité vybrať materiál s nízkym Dk a Df. Niektoré bežné vysokorýchlostné materiály PCB zahŕňajú Rogers, Isola a Taconic.
Návrh rozloženia PCB
Rozloženie PCB je ďalším kritickým faktorom pri optimalizácii vysokorýchlostného signálu. Tu je niekoľko tipov, ktoré vám pomôžu navrhnúť rozloženie PCB, ktoré je optimalizované pre vysokorýchlostné signály:
- Minimalizujte dĺžku stopy: Čím dlhšia je stopa, tým väčšia bude strata signálu a oneskorenie. Aby sa minimalizovala strata signálu a oneskorenie, je dôležité, aby dĺžka stopy bola čo najkratšia.
- Použite diferenciálne páry: Diferenciálne páry sú dve stopy, ktoré nesú komplementárne signály. Použitím diferenciálnych párov môžete znížiť účinky elektromagnetického rušenia (EMI) a zlepšiť integritu signálu.
- Udržujte stopy ďalej od pozemných lietadiel: Uzemňovacie plochy môžu pôsobiť ako tienenie signálu, ale môžu tiež spôsobovať prepojenie a rušenie signálu. Aby sa predišlo prepojeniu signálu a interferencii, je dôležité držať stopy mimo zemných plôch.
- Použite Správne ukončenie: Správne ukončenie je nevyhnutné pre vysokorýchlostné signály. Ukončenie pomáha zosúladiť impedanciu stopy s impedanciou záťaže, čo môže pomôcť znížiť odrazy signálu a zlepšiť integritu signálu.
Riadiaca impedancia
Riadenie impedancie je ďalším kritickým faktorom pri optimalizácii vysokorýchlostného signálu. Impedancia sa vzťahuje na odpor, s ktorým sa signál stretáva pri prechode cez PCB. Keď impedancia nie je správne riadená, môže to viesť k odrazom signálu, čo môže spôsobiť problémy s integritou signálu.
Na riadenie impedancie PCB je dôležité použiť správnu šírku stopy, rozstup a hrúbku dielektrika. Impedanciu stopy možno vypočítať pomocou nasledujúceho vzorca:
Z = 87 / sqrt (Dk + 1,41) * ln (5,98 H / (0,8 W + T))
kde:
- Z je impedancia stopy
- Dk je dielektrická konštanta materiálu PCB
- H je vzdialenosť medzi stopou a základnou rovinou
- W je šírka stopy
- T je hrúbka stopy
Použitím správnej šírky stopy, rozstupu a hrúbky dielektrika môžete zaistiť, že impedancia stopy je správne riadená.
Správa napájania a uzemnenia
Správa napájania a uzemnenia je ďalším kritickým faktorom pri optimalizácii vysokorýchlostného signálu. Napájacie a uzemňovacie plochy môžu pôsobiť ako zdroj šumu a rušenia, čo môže ovplyvniť integritu signálu.
Na efektívne riadenie napájania a uzemnenia je dôležité používať správne oddeľovacie kondenzátory. Oddeľovacie kondenzátory pomáhajú odfiltrovať šum a rušenie z napájacej a uzemňovacej roviny, čo môže pomôcť zlepšiť integritu signálu.
Je tiež dôležité udržiavať napájacie a uzemňovacie roviny oddelené od stôp signálu. Udržaním napájacej a uzemňovacej roviny oddelenej od stôp signálu môžete znížiť účinky elektromagnetického rušenia (EMI) a zlepšiť integritu signálu.
Testovanie a validácia
Akonáhle ste navrhli a vyrobili svoju PCB, je dôležité otestovať a overiť dizajn, aby ste sa uistili, že spĺňa požiadavky. Tu je niekoľko testov, ktoré môžete vykonať na overenie výkonu vysokorýchlostného signálu vašej PCB:
- Reflektometria časovej domény (TDR): TDR je technika, ktorá sa používa na meranie impedancie stopy. Pomocou TDR môžete identifikovať akékoľvek impedančné nesúlady alebo diskontinuity v stope, čo môže pomôcť zlepšiť integritu signálu.
- Testovanie očného diagramu: Testovanie očného diagramu je technika, ktorá sa používa na meranie integrity signálu vysokorýchlostného signálu. Pomocou testovania očného diagramu môžete identifikovať akékoľvek skreslenie signálu alebo jitter, čo môže pomôcť zlepšiť integritu signálu.
- Testovanie bitovej chybovosti (BER).: Testovanie BER je technika, ktorá sa používa na meranie chybovosti vysokorýchlostného signálu. Pomocou testovania BER môžete identifikovať akékoľvek chyby alebo stratu údajov v signáli, čo môže pomôcť zlepšiť integritu signálu.
Záver
Optimalizácia návrhu PCB pre vysokorýchlostné signály je zložitý proces, ktorý si vyžaduje starostlivé zváženie materiálov PCB, rozloženia, impedancie a riadenia napájania a uzemnenia. Podľa tipov a trikov uvedených v tomto blogu môžete navrhnúť PCB, ktoré je optimalizované pre vysokorýchlostné signály a spĺňa požiadavky vašej aplikácie.

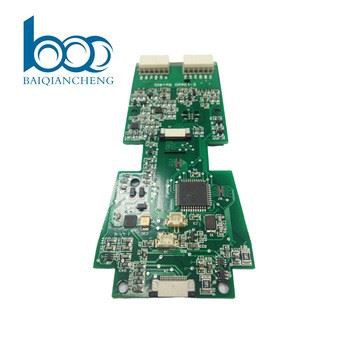

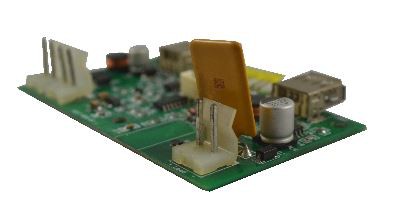

Ak hľadáte spoľahlivého dodávateľa PCB PCBA pre vaše aplikácie vysokorýchlostného signálu, už nehľadajte! Ponúkame široký sortimentElektronický fotorámik s plošnými spojmi,Dodávateľ montáže dosiek plošných spojov pre domáce a komerčné ventilačné systémyaHerná a meracia služba montáže PCBA. Kontaktujte nás ešte dnes a dozviete sa viac o našich službách a o tom, ako vám môžeme pomôcť optimalizovať návrh dosky plošných spojov pre vysokorýchlostné signály.
Referencie
- Johnson, HW a Graham, M. (2003). Vysokorýchlostné šírenie signálu: Pokročilá čierna mágia. Prentice Hall.
- Montrose, MI (2000). Techniky návrhu dosiek plošných spojov pre zhodu s EMC: Príručka pre dizajnérov. Wiley-IEEE Press.
- Hall, B. (2009). Dizajn vysokorýchlostného digitálneho systému: Príručka teórie prepojenia a návrhových postupov. Wiley.
